상세 정보 |
|||
| 상표: | SJ 유압 | 모델: | MA-DPZO-TES |
|---|---|---|---|
| 인증: | ISO 9001 | 원래 장소: | 중국 |
| 바디 재질: | Catbon 강철/합금 강철 | 작동 매체: | 유압 오일 |
| 힘: | 유압 | 온도: | 정상적인 온도 |
| 구조: | 제어 | 자료: | 주조 |
| 항구 크기: | 10,16,25,32 | 압박: | 고압 |
| 응용 프로그램: | 유압 시스템 | 운영 압력: | 315Bar |
| 작동 temprature: | -20-60 | 보증: | 일년 |
| 하이 라이트: | 비례적인 방향 벨브,유압 압력 릴리프 밸브 |
||
제품 설명

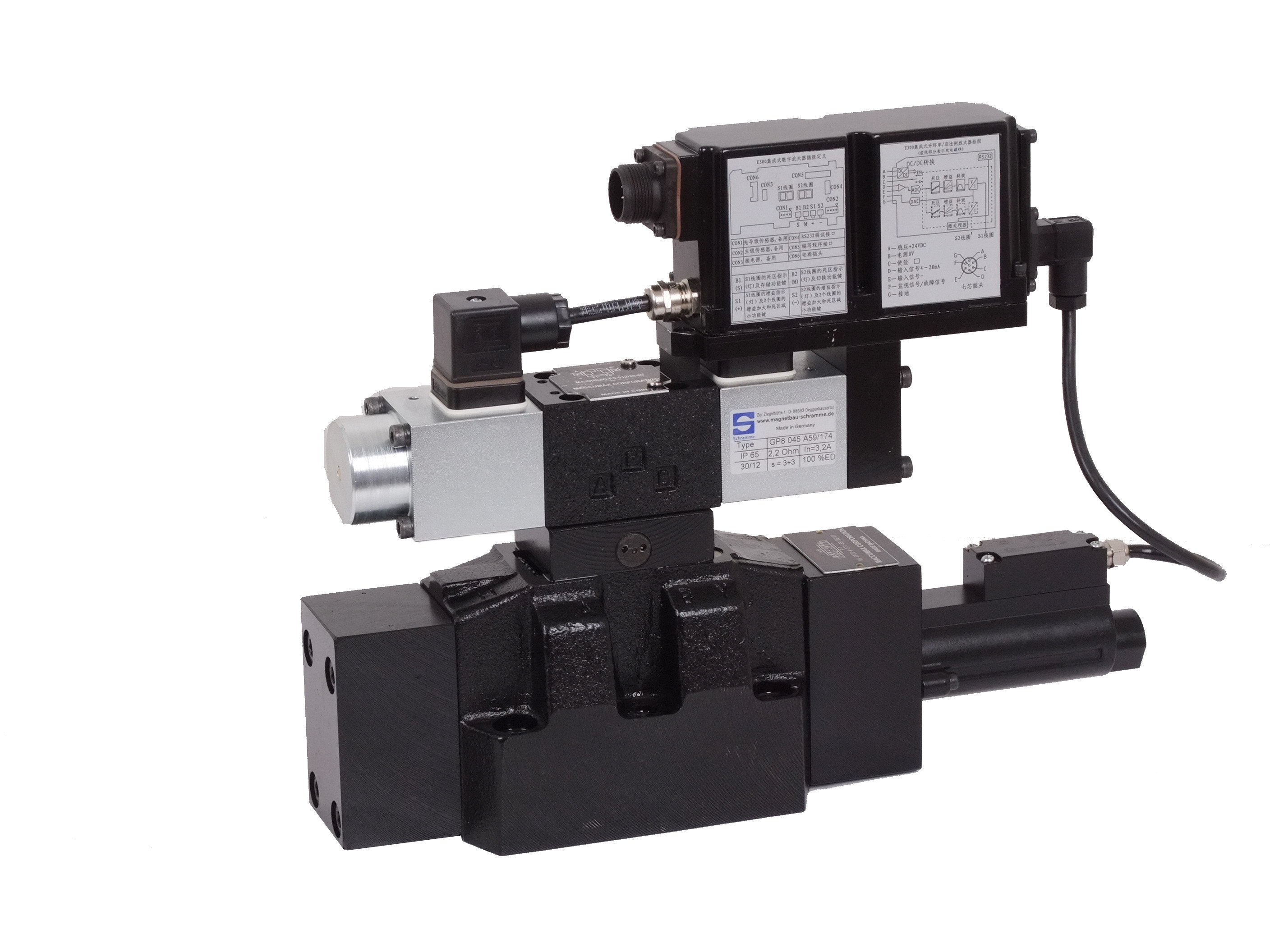

MA-DPZO-T (ES) 유압 비례 밸브 유량 600L / min, 압력 350bar DPZO-T *는 2 단 유압식 비례 밸브입니다.
메인에 위치 변환기가있다.
방향과 각도를 제공하는 스풀
비 보상 흐름 제어
전자 레퍼런스 신호로.
그들은 전자
드라이버, 섹션을 참조하십시오.
적정 전류의 비례 밸브
밸브 조절 장치를 기준에 맞추기 위해
전자 장치에 공급되는 신호
운전사.
그들은 다른 실행에서 유효하다 :
• 위치 트랜스 듀서가있는 -T;
• -TE, -TES는 -T 더하기 아날로그 (TE) 또는
디지털 (TES) 통합 전자 제품.
4 방향 스풀은
5 - 챔버 몸체는
비례 방향 밸브 형
DHZO (탭 F160 참조) 제어되며
폐쇄 루프 위치에서
LVDT 변환기.
고정 된 감압 밸브
설정은 비용이 많이 드는 안내 작업을 보장합니다.
압력.
일체형 전자 장치는
공장 사전 설정, 정밀 기능
밸브와 밸브의 호환성
배선 및 설치가 간단합니다.
전자 주 커넥터는 완전히
-TE 및 -TES와 상호 교환 가능
처형.
표준 7 핀 메인 커넥터 사용
전원 공급 장치, 아날로그 입력 레퍼런스
및 모니터 신호.
옵션으로 12 핀 커넥터 사용 / Z
및 / S *.
특별 / S * 옵션은 닫힌 상태를 추가합니다.
루프 압력 제어 (/ SP) 또는 힘
(/ SF 및 / SL)를 기본 폐 루프
스풀 위치 1.
다음 통신 인터페이스
디지털 -TES에 사용할 수 있습니다.
실행:
• -PS, 직렬 통신 인터페이스
구성, 모니터링 및 펌웨어
Atos PC 소프트웨어를 통해 업데이트
• -BC, CANopen 인터페이스
• -BP, PROFIBUS DP 인터페이스
-BC 및 -BP 인터페이스가있는 밸브
필드 버스에 통합 가능
통신 네트워크와 디지털 방식으로
기계 제어 장치에 의해 작동됩니다.
코일은 완전히 플라스틱으로 밀봉되어 있습니다.
(절연 등급 H), 밸브는
방진, 방진 및 방수
풍모.
설치 표면 : ISO 4401 크기 10, 16,
25 및 32.
최대 유량은 각각 최대 160l / min, 430
ℓ / min, 680 l / min, 730 l / min 및 1100 l / min
밸브 차압 Δp = 30 인 경우
바, 테이블을 참조하십시오.
최대 압력 : 350 bar.
