상세 정보 |
|||
| 상표: | SH 유압 | 모델: | MA-DHZO---AES---PS---0 7 1 - S 5 */* **/* |
|---|---|---|---|
| 인증: | ISO9001 | 크기: | 06-10 |
| 흐름: | 105L/min | 운영 압력: | 315Bar |
| 기준 또는 비: | 표준 | 힘: | 유압 |
| 미디어: | 기름 | 구조: | 제어 |
| Msterial: | 주조 | 압박: | 고압 |
| 온도: | 정상적인 온도 | 원래 장소: | 중국 |
| 응용 프로그램: | 유압 시스템 | 환경 temprature: | -20-60 |
| 조건: | 새로운 | 꾸러미: | 표준 packge |
| 보증: | 일년 | ||
| 하이 라이트: | 비례적인 안전 밸브,유압 압력 릴리프 밸브 |
||
제품 설명

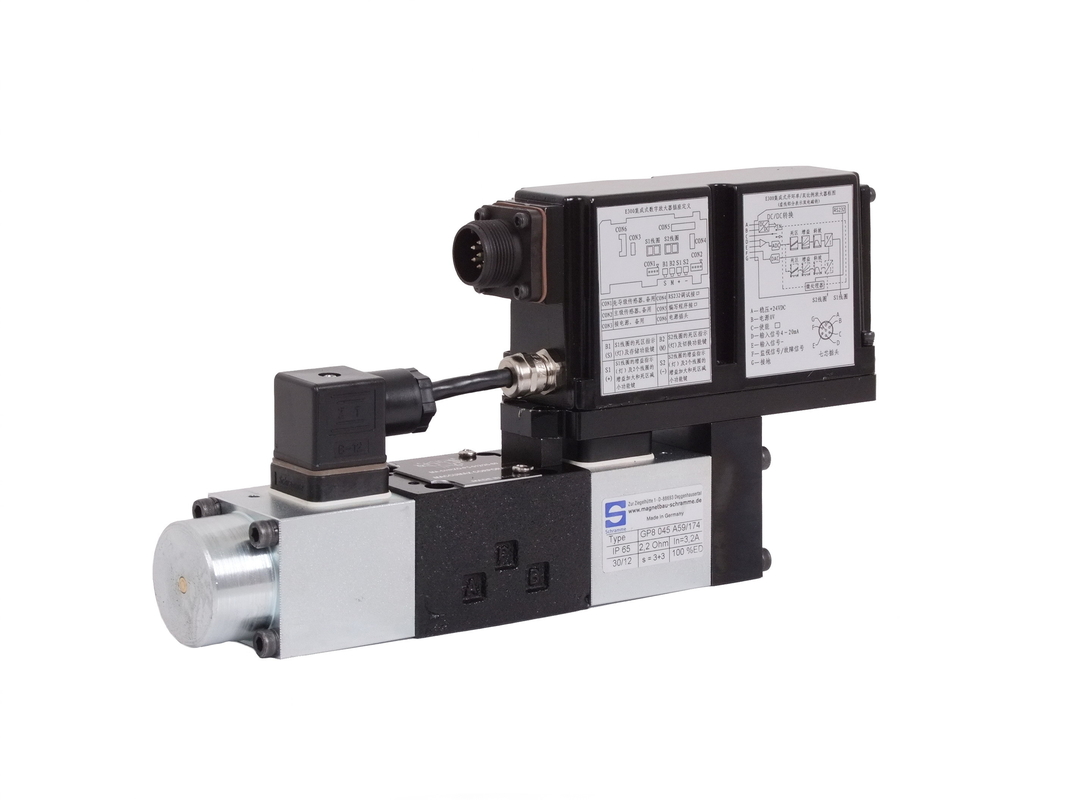

MA-DHZO MA-DKZOR 유압 비례적인 벨브 06 -10 교류 105L/MIN P=30bar
50'에 광유 ISO VG 46에 근거를 두는 유압 특성 (c)
|
유압 상징
|
||||||||
| 벨브 모형 | DHZO | DKZOR | ||||||
| 스풀 부분적으로 덮기 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| 스풀 유형과 크기 (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| 압력 한계 [막대기] | 항구 P, A, B=350; T=210 (외부 drain/Y에 250 | 항구 P, A, B=315, T=210 (250/Y) | ||||||
| 최대 교류 (1) [l /min] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| 에 P= 10 막대기 (P-T) | ||||||||
| 에 P= 30 막대기 (P-T) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| 에 P=70bar (P-T) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| 응답 시간 (4) [Ms] |
< 30=""> |
< 40=""> | ||||||
| 히스테리시스 [%] | < 5=""> | < 5=""> | ||||||
| 반복성 | + 1% | + 1% | ||||||
주:
성과 자료의 위 Atos 전자 운전사로 결합된 벨브를, 봅니다 단면도 2를 참조하십시오
방향 비례적인 벨브에 의해 통제된 교류는 보상된 압력이 아닙니다. 따라서 그것은 짐 변이에 의해 영향을 받습니다. costant 다른 부하 상태 하에서 통제한 교류를 지키게, 모듈 압력 보정장치는 유효합니다 (탭을 보십시오. D150)
다른 P를 위해, 최대 교류는 단면도에 있는 도표에 일치에서 14.2와 15.2입니다
0-100% 단계 신호
