상세 정보 |
|||
| 모델: | MA-RZMO-TERS | 상표: | SJ 유압 |
|---|---|---|---|
| 흐름: | 4L/min | 압박: | 고압 |
| 작동 매체: | 유압 | 조건: | 새로운 |
| 바디 재질: | 탄소 강철 합금 강철 | 기준 또는 비: | 표준 |
| 힘: | 유압 | 미디어: | 기름 |
| 구조: | 제어 | 자료: | 주조 |
| 항구 크기: | 6,16,25mm | 온도: | 정상적인 온도 |
| 원래 장소: | 중국 | 응용 프로그램: | 유압 시스템 |
| 꾸러미: | 표준 패키지 | 보증: | 일년 |
| 하이 라이트: | 비례적인 안전 밸브,비례적인 방향 벨브 |
||
제품 설명

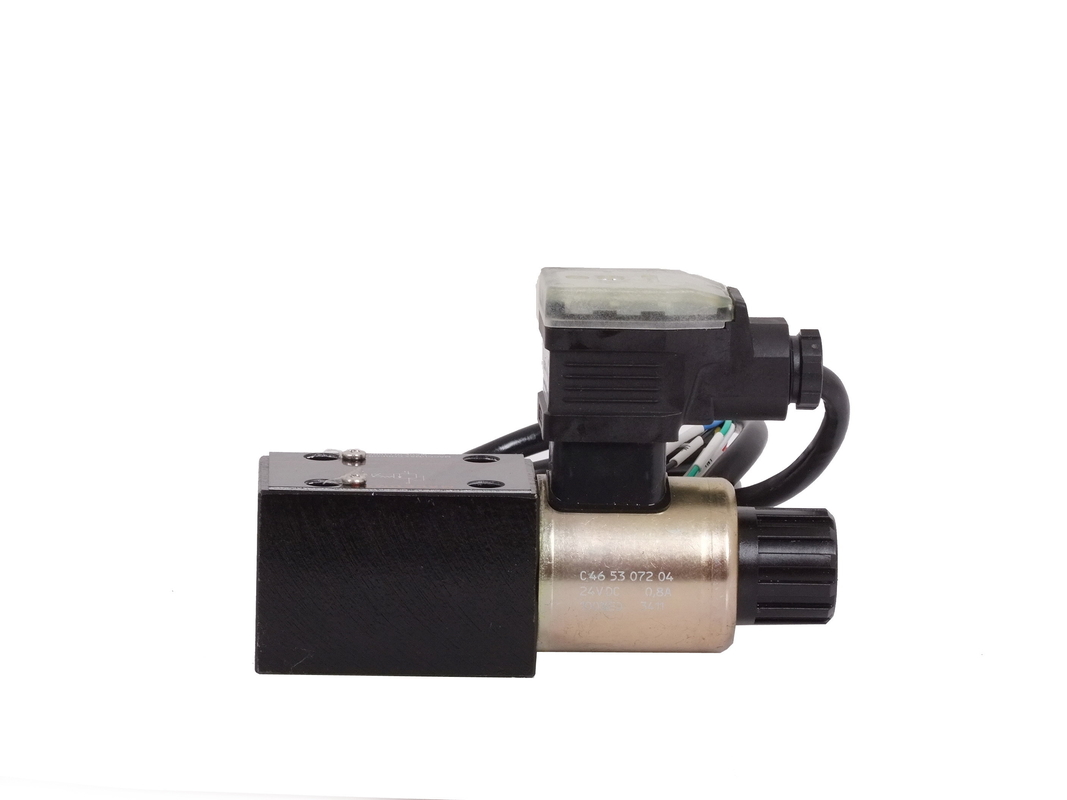

RZMO-TERS 유압 비례 밸브 AERS 압력 315bar 유량 4L / min
RZMO는 포핏 유형 유압 비례입니다.
직동 식 압력 릴리프 밸브
일체형 또는 원격 압력 변환기,
압력 조절을 제공하는
전자 레퍼런스 신호에 비례한다.
그들은 전자
드라이버, 섹션을 참조하십시오.
적절한 전류를 가진 비례 밸브
밸브 조절을 기준 신호에 맞추십시오.
전자 드라이버에 공급된다.
유압 특성 (50'c에서 무기 오일 ISO VG 46 기준)
유압식 기호 밸브 모델 | RZMO-TERS-033 RZMO-AERS | ||||
| 최대 조절 압력 (Q = 1 l / min) [bar] | 100 | 210 | 315 | 350 | |
| 최대 조절 압력 (Q = 1 l / min) [bar] | 1,8 | 2,5 | 3,5 | 삼 | |
| 포트 P에서 최대 압력 [bar] | 350 | ||||
| 항구 T에서의 최대 압력 [bar] | 210 | ||||
| 최대 유량 [l / min] | 4 | ||||
응답 시간 0-100 % 단계 신호 [ms] (설치에 따라 다름) | <55 | ||||
| 히스테리시스 [최대 압력의 %] | <0.3 | ||||
| 선형성 [최대 압력의 %] | <1,0 | ||||
| 반복성 [최대 압력의 %] | <0.2 | ||||
| 열 드리프트 | T = 40 ° C에서 영점 변위 <1 % | ||||
비례 릴리프 밸브의 주요 특성
| 어셈블리 위치 | 어떤 직책 |
| 서브 플레이트 표면 마무리 | 거칠기 지수, Ra0,4 평탄도 비 0,01 / 100 (ISO1101) |
| 주변 온도 | -TERS 및 -AERS 실행에 대해 -20 ° C ÷ 50 ° C |
| 유동체 | 다른 오일의 경우 DIN51524 ... 535에 따른 유압 오일 섹션 1 참조 |
| 권장 점도 | 40 ° C에서 15 ÷ 100 m㎡ / s (ISO VG15 ÷ 100) |
| 유체 오염 등급 | ISO4406 클래스 20/18/15 NAS1638 클래스 9, 라인 필터 10 μm (B10> 75 권장) |
| 유체 온도 | -20 ° C + 60 ° C (스탠드 씰) -20 ° C + 80 ° C (/ PE 씰) |
| 20 ° C에서의 코일 저항 R | 3 ÷ 3.3 |
| 최대 솔레노이드 전류 | 2.6A |
| 최대 출력 | 40 와트 |
| 보호 등급 (CEI EN-60529) | IP67 |
| 듀티 팩터 | 연속 등급 (ED = 100 %) |
